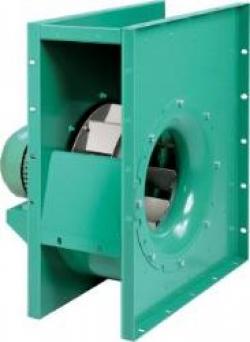

Вентиляторы Rosenberg cо стандартным двигателем


Каталог Радиальных вентиляторов Rosenberg

Формат: .pdf
Размер файла: 20.0 MB
Язык: русский / английский




Catalogue: WORLD OF AC FANS / Каталог: Мир AC Вентиляторов

Формат: .pdf
Размер файла: 28.90 MB
Язык: английский  / немецкий

Достоинства

  • Температура подаваемого воздуха до +60°С (в стандартном исполнении)
  • Рабочий режим ЭД строго соответствует типоразмеру
  • Возможность установки двухполюсных двигателей (при больших перепадах давления)



Важные характеристики

  • Рабочее колесо, диаметр, мм: от 225 до 560
  • Загнутые вперед или назад лопатки рабочего колеса
  • Полное давление (max), Па: 1900
  • Производительность (max), м3/ч: 12000



Область эксплуатации

Вентиляторы данного типа широко распространены в жилых зданиях, в помещениях промышленного назначения и в общественных сооружениях.



Конструктивные особенности

Вентиляторы ряда EHND, ERNE и ERND со стандартным двигателем служат для подачи очищенного от примесей воздуха (газа, пара), при этом они не газонепроницаемы. Диапазон рабочих температур колеблется от -30 до +60°С. Возможно исполнение индивидуальных заказов на более широкий диапазон рабочих температур.



Корпус

Материал изготовления – стальной оцинкованный лист. Соединение боковых частей с улиткой (листовая сталь) производится посредством заклепок. Крепление ЭД производится с помощью фланцев (для типоразмеров 180 и 200). Монтаж ЭД на консоли начинается с типоразмера 225. По требованию заказчика возможна установка пластмассовой облицовки.



Подключение к питающей сети

Степень защиты клеммной коробки, посредством которой осуществляется подключение ЭД к сети, соответствует IP55.

Направление вращения при различных положениях корпуса

Согласно Предписанию Eurovent от 1975 года, направления вращения и положения корпуса представлены на изображениях:

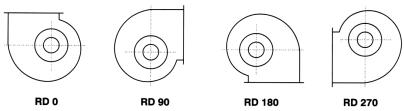

Правого вращения

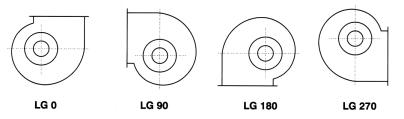

Левого вращения

Для правильного определения направления вращения необходимо смотреть на рабочее колесо со стороны привода. Эти моменты учитываются в процессе заказа оборудования.



Рабочее колесо

Материал изготовления рабочих колес – стальной оцинкованный лист. В ERND и ERNE-типовых рядах лопасти загнуты вперед. Крепление входных пластмассовых устройств к корпусу осуществляется посредством винтового соединения.



В типовом ряде EHND рабочие колеса имеют 10-ть загнутых назад алюминиевых лопаток. Здесь крепление входных устройств, изготовленных из оцинкованного листа, к корпусу также выполняется при помощи винтового соединения. Балансировка оборудования (статическая и динамическая) выполняется согласно стандартам качества G2,5 по DIN ISO 1940.



Функциональные параметры ЭД

Исполнение стандартных ЭД (класс изоляции «В», защита степени IP54) производится с учетом пожеланий клиента:

  • Класс напряжения (по запросу)
  • Частота (по запросу)
  • Диапазон температур
  • ЭД с N числом полюсов
  • ЭД с управление по напряжению
  • Взрывозащищенные ЭД



Характеристики производительности

Зависимости Dpt = f [V] определялись в монтажном положении «В» со стороны воздухозабора при плотности среды r = 1,2 кг/м3 согласно DIN 24163. Соотношения, по которым выполнялся расчет скоростей С1 и С2 (скорости потоков) и давление pd2, приведены ниже:




C1 = Скорость потока, вход вентилятора (м/с)

C2 = Скорость потока, выход вентилятора (м/с)

V = Производительность по воздуху (м3/ч)

A1 = Сечение фланца на входе вентилятора (м2)

r = Плотность воздуха = 1.2 кг/м3

A2 = Сечение фланца на выходе вентилятора (м2)





Типоразмер

A1 [m2]

A2 [m2]

180

0,0261

0,0258

200

0,0328

0,0320

225

0,0412

0,0400

250

0,0514

0,0514

280

0,0651

0,0650

315

0,0814

0,0812

355

0,1023

0,1021

400

0,1269

0,1265

450

0,1619

0,1585

500

0,2021

0,2003

560

0,2543

0,2542



Уровни шума

Значения мощности звука определены в соответствии с DIN 45635, частью 9. Характеристики отображают значения мощности звука (средневзвешенные) со стороны LWA4-выхода согласно DIN 45635, части 38. При расчетах шумогасителей учитывается LWokt = LWA4+ LWrel [дБ] – уровень мощности звука при среднем диапазоне октавных частот, значения которого приведены в справочной таблице.



Уровень Lwrel при средних октавных частотах:

fm [Гц]

63

125

250

500

1000

2000

4000

8000

Типовой ряд ERND и ERNE

Lwrel [дБ]

6

0

-2

-3

-3

-10

-16

-25

Типовой ряд EHND

Lwrel [дБ]

6

2

7

-2

-7

-15

-24

-27



Условные обозначения

ERND 250-4 RD90

4

Число полюсов

R

R - радиальный вентилятор с загнутыми вперед лопатками рабочего колеса;
H - радиальный вентилятор с загнутыми назад лопатками рабочего колеса

RD90

Положение корпуса и направление вращения

D

Е - однофазная сеть; D - трехфазная сеть

250

Диаметр рабочего колеса

E

С односторонним всасыванием

N

Стандартный электродвигатель



ERND 200-2, ERNE 200-4, ERND 200-4, ERND 225-2, ERNE 225-4, ERND 225-4, ERND 250-2, ERND 250-4,
ERND 280-4, ERND 315-4, ERND 355-4, ERND 400-4, ERND 450-4, EHND 200-2, EHND 225-2, EHND 250-2,
EHND 280-2, EHND 315-2, EHND 355-2, EHND 355-4, EHND 400-2, EHND 400-4, EHND 450-4, EHND 500-4,
EHND 500-6, EHND 560-4, EHND 560-6
