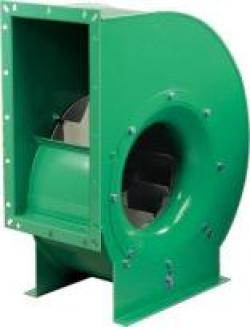

Центробежные вентиляторы Rosenberg с загнутыми назад лопатками рабочего колеса


Каталог Радиальных вентиляторов Rosenberg

Формат: .pdf
Размер файла: 20.0 MB
Язык: русский / английский




Catalogue: WORLD OF AC FANS / Каталог: Мир AC Вентиляторов

Формат: .pdf
Размер файла: 28.90 MB
Язык: английский  / немецкий

Достоинства

  • За счет вогнутости рабочего колеса происходит сокращение потребляемой энергии
  • Ряд стандартного типа R20 по DIN 323
  • Электронные и трансформаторные устройства дают 100% диапазон регулирования
  • Несложный процесс монтажа
  • Компактные габариты позволяют производить монтаж в помещениях маленького объема
  • Простота подстройки. Регулирование происходит в зависимости от температуры и давления
  • Маленькие значения пусковых токов
  • Посредством термореле организована защита ЭД



Важные характеристики

  • Рабочее колесо, диаметр, мм: от 225 до 560 мм
  • Диапазон регулирования, %: до100
  • ЭД с внешним ротором
  • Полное давление (max), Па: 1300
  • Производительность по воздуху (max), м3/ч: 28000



Область эксплуатации

Устанавливаются в жилых и производственных помещениях, а также в общественных сооружениях и зданиях.



Конструктивные особенности

Данные вентиляторы являются новой разработкой и спроектированы для монтажа в современных вентиляционных системах. Основная их задача – подача очищенного от пыли воздуха (пара, газа) с низкой агрессивностью. Классификация центробежных вентиляторов с лопатками рабочего колеса, загнутыми назад соответствует ряду R20 по DIN 323, где диаметр (наружный) рабочего колеса вентилятора соответствует обозначениям типоразмера устройства.



Корпус центробежного вентилятора

Для изготовления вентиляторов данного типа используется листовое оцинкованное железо. Вертикальный паз служит для соединения частей корпуса с направляющей улиткой. Боковые отверстия в корпусе предназначены для крепления лап (минимальный шаг 900). Форма корпуса вентилятора, начиная с 450 типоразмера, - четырехугольная, а для ЕНРА/DHPA-типоразмеров изготавливаются корпуса (оцинкованный лист) в виде улитки.



Рабочее колесо

КДП вентиляторов данного типа (лопатки рабочего колеса вогнутой формы, загнутые назад) для ЕНРА/DHPA-типоразмеров составляет 80%. Материал изготовления рабочего колеса – алюминий. Количество лопастей – 10 шт. Лопасти обладают способностью самоочищаться. Благодаря этому возможна подача сильнозагрязненного пылью воздуха. Для изготовления рабочих колес вентиляторов ЕНРА/DHPA-типоразмеров с 8-ю лопастями используется полиамид с 30% содержанием стекловолокна.



Подключение к питающей сети

Вывод ЭД подключается к питающей сети посредством клеммной коробки, степенью защиты IP44 (входит в комплектацию).



Вращение

Правое направление для ЕНА и ЕНР-исполнений (со стороны забора воздуха), левое (со стороны вывода кабеля) – для DHA и DHP-исполнений.



Характеристики производительности по воздуху

Численные значения сняты при свободном входе, когда организовано подключение со стороны нагнетателя (тип монтажа «В»). Представляют собой зависимости Dрt (перепад давления) от производительности. Pd2 (динамическое давление) соотносится к поперечному сечению фланца.



Уровни шума

Числа на характеристиках, отмеченные кружочками, обозначают уровни (средневзвешенные, со стороны выхода) мощности звука и обозначаются LWA4.



Уровень мощности звука (со стороны свободного входа, средневзвешенный) LWA5 можно определить, согласно DIN 45635, часть 38, по соотношению:

LWA5= LWA4 - 4дБ(А)

Приблизительный уровень давления звука (на расстоянии в 1 м, средневзвешенный), обозначающийся LPA, можно определить, если из уровня мощности звука (по шкале А) вычесть величину в 7 дБ(А). На численное значение звуковой мощности влияет много параметров, среди которых определяющими являются индивидуальные характеристики помещения (частоты), в котором производится монтаж оборудования.

В расчет шумоподавителей учитывается LWokt – октавный уровень мощности звука. Его можно определить из соотношения:

LWokt = LWA4+ LWrel



Ниже приведена таблица октавных уровней мощности звука LWrel при различных частотах октавных полос:

fm [Гц]

63

125

250

500

1000

2000

4000

8000

Lwrel при V=0.5´ Vmax

Lwrel [дБ]

6

5

7

-2

-7

-15

-24

-27

Lwrel при V=0.8´ Vmax

Lwrel [дБ]

8

1

7

-3

-8

-15

-24

-28

Условные обозначения

DHAD 355-4

D

D - с двухсторонним всасыванием; E - с односторонним всасыванием

H

H - радиальный вентилятор с загнутыми назад лопатками рабочего колеса;
HP - пластмассовое рабочее колесо

A

Электродвигатель с внешним ротором

D

Е - однофазная сеть; D - трехфазная сеть

355

Диаметр рабочего колеса

4

Число полюсов



EHAG 355.5FA, EHAG 400.5HF, EHAG 450.6FF, EHAG 500.6IF, EHAG 560.6IF, EHAE 225-2, EHAE 250-2,
EHAE 280-2, EHAD 280-2, EHAD 315-2, EHAE 315-4, EHAE 355-4, EHAD 355-4, EHAE 400-4, EHAD 400-4,
EHAE 450-4, EHAD 450-4, EHAD 500-4, EHAD 560-4, DHAE 355-4, DHAD 355-4, DHAE 400-4, DHAD 400-4,
DHAE 450-4, DHAD 450-4, DHAD 500-4, DHAD 560-4
