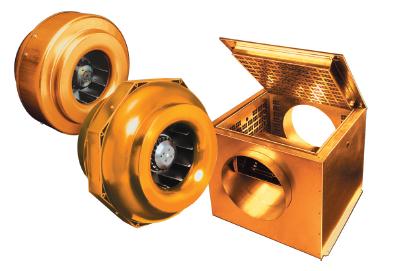

Вентилятор Rosenberg для круглого канала в шумопоглощающем корпусе



Catalogue: WORLD OF AC FANS / Каталог: Мир AC Вентиляторов Формат: .pdf Размер файла: 28.90 MB Язык: английский  / немецкий



Корпус

Корпус выполнен из стального листа, оцинкованного методом седиментации, и сконструирован так, что
одновременно является шумоглушителем. В звукопоглощающую облицовку из перфорированного стального листа вставлены панели из минерального волокна толщиной 50 мм. Кожух может быть снят после отвинчивания винтов, благодаря чему обеспечивается доступ к внутренней полости вентилятора для проведения работ по чистке и техническому обслуживанию. Двигатель может быть снят вместе с рабочим колесом вентилятора и улиткой.

Рабочие колеса

Электродвигатели с внешним ротором имеют степень защиты IP 44. Обеспечена защита от влаги.
В опорах ротора установлены шарикоподшипники. Для защиты электродвигателя предусмотрен встроенный термоконтакт. Рабочее колесо имеет загнутые вперед лопасти и двухстороннее воздухозаборное устройство. Колесо динамически и статически сбалансировано в соответствии с классом качества G 2,5 по DIN ISO 1940.

Монтаж

Для монтажа применяются жесткие спирально сфальцованные трубы (Spiro), гибкие алюминиевые или пластмассовые трубы стандартного диаметра. При прокладывании магистрали через несколько этажей необходимо соблюдать местные требования противопожарной защиты.



Структура условного обозначения



Z 160

Бокс Zero	Z
Присоединительный диаметр трубы	160



Z 100 U, Z 125 U, Z 160 U, Z 200 U, Z 125 E1, Z 160 E1, Z 200 E1, Z 250 E1, Z 250 E2,
Z 315 E1, Z 355 E1, Z 400 E1
